方管圆管一体机
添加时间：2019-05-20

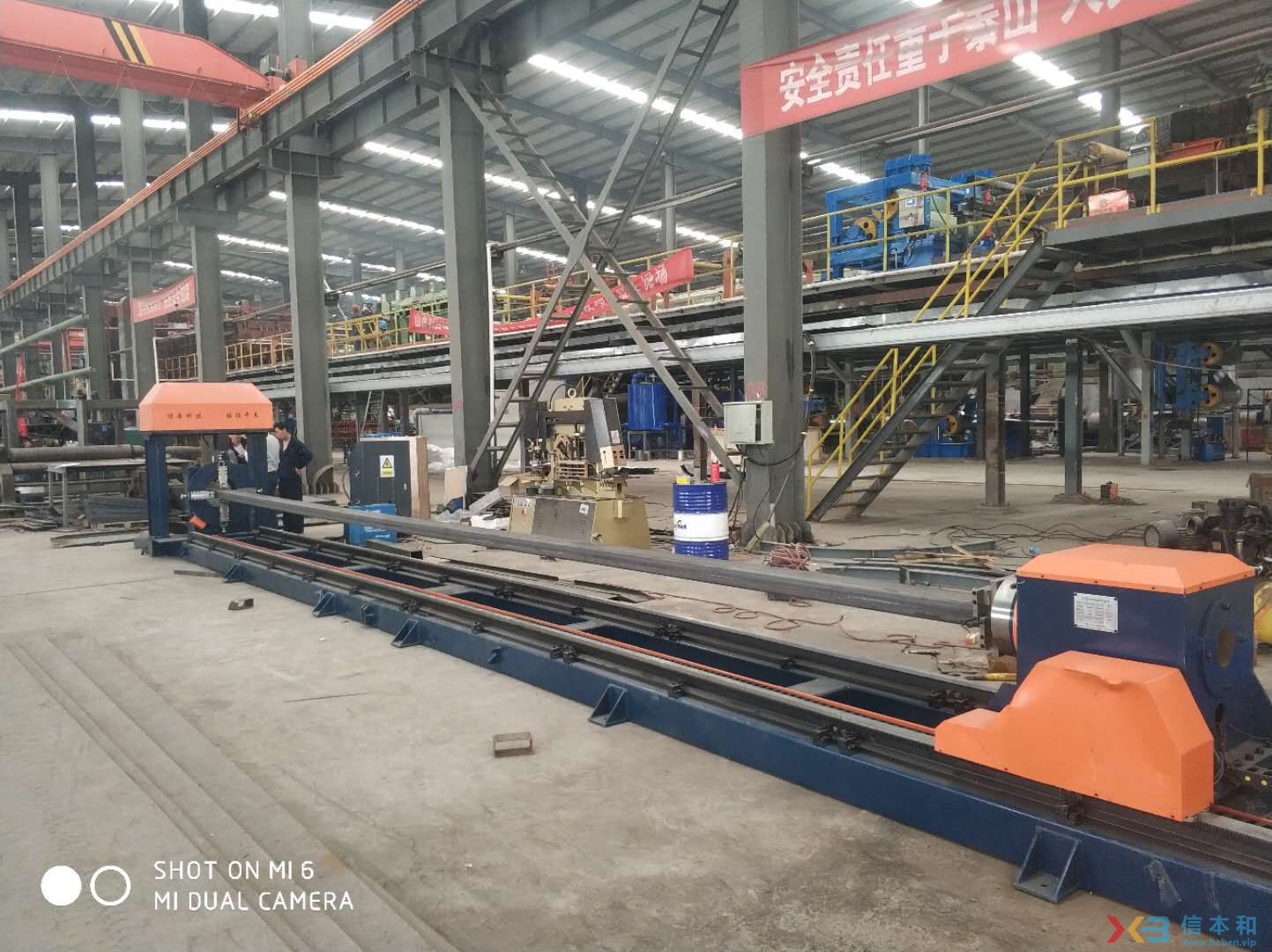

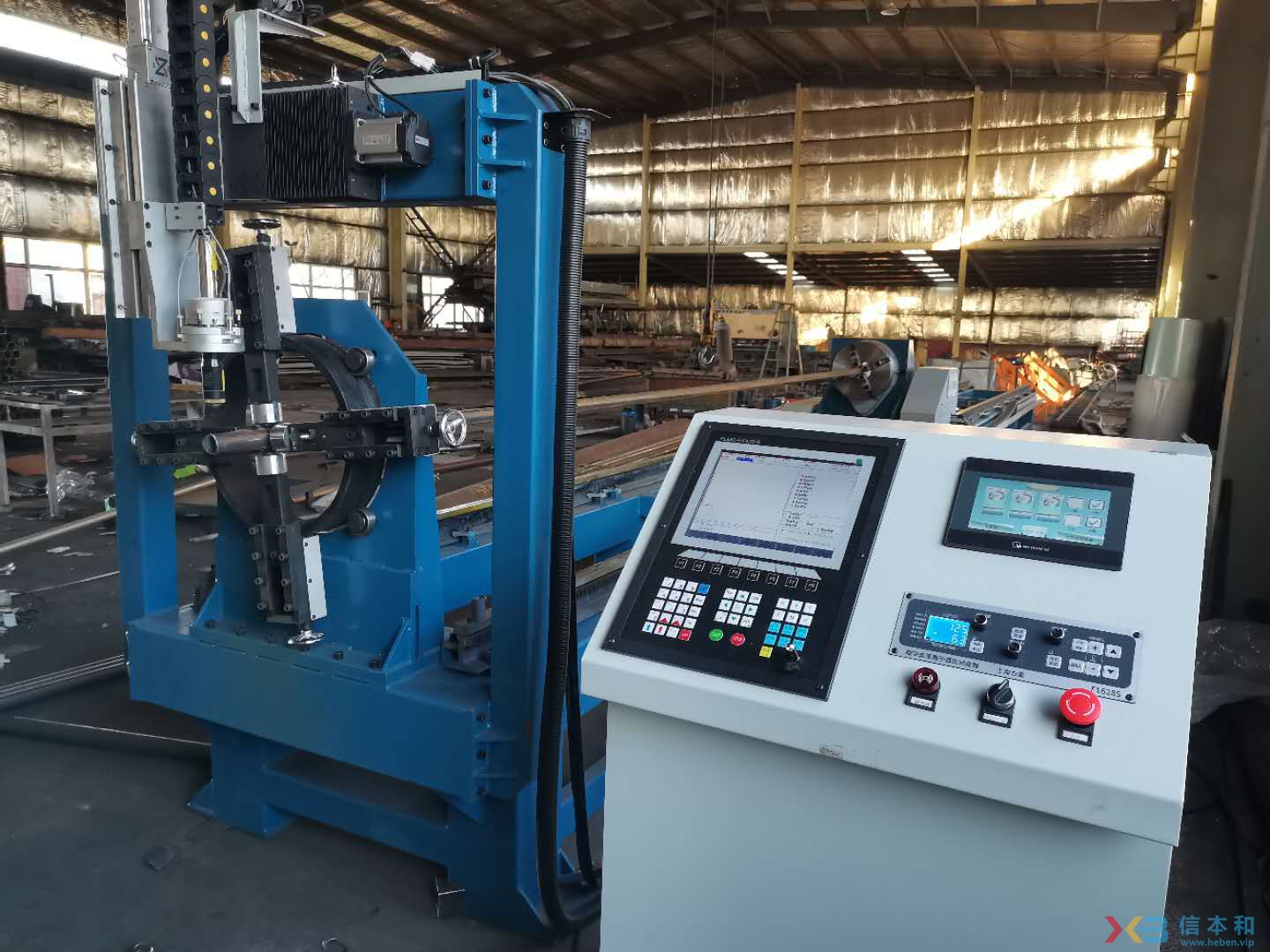

数控相贯线切割机是一种对方管、矩形管、圆管自动计算和切割的设备。适用于方管、矩形管、圆管相贯线切割任意角度形状切割，任意方孔、圆孔、腰型孔数控等离子切割。
编号 | 项 目 | 参 数 |
1 | 切割方管/圆管 | 200*200/直径219 |
2 | 切割方式 | 等离子 |
3 | 等离子切割管壁厚度 | 1～10mm |
4 | 有效切割工件长度 | 12000mm |
5 | 切割速度 | 3000mm/min |
6 | 移动速度 | 9000mm/min |
7 | 轴数及运动范围 | X轴：卡盘箱推送管件水平移动轴行程12000mm Y轴：割炬径向移动轴行程200mm Z轴：割炬上升下降轴行程200mm A轴：卡盘带管件旋转轴360°自由回转 B轴：辅助支撑从动卡盘轴360°自由回转 C轴：仿形、弧压检测上升下降行程100mm |
8 | 切割长度精度 | ±2mm |
9 | 切割精度执行标准 | 按ISO9013-2002 、ISO8206-1991及 JB/T10045.4-1999JB |
10 | 卡盘性质 | 手动四爪联动自定心 |
11 | 等离子电源 | 视切割要求 |
12 | 气动辅助支撑 | 2组 |
13 | 待割管重量 | 1000Kg |
