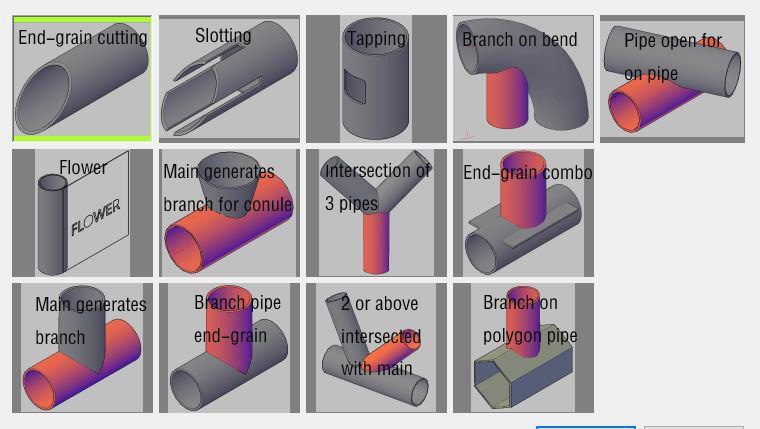

三、功能介绍
1.   管子垂直或者倾斜切断；
2.   管子端部开槽，可以按照设置的参数在管子的端部开出要求的宽度和长度的槽；
3.   管子上开各种形状的孔，用CAD画出想开孔的形状投影到管壁上即可；
4.   管子上切割任意图形，可以按绘制的图形将其绕到管子上切出来；
5.   管子上生支管需开的各种相贯线孔，根据主管与支管的相对位置自动生成主管上的相贯线孔；
6.   管子上生锥形支管需开的各种相贯线孔；
7.   支管与主管相贯的支管端部相贯线生成，可以根据支管和主管的相对位置自动生成支管的端部相贯线位置和形状；
8.   三管交汇的管端部形状，根据输入的基本参数生成三管相汇的管端部形状；
9.   主管上生成两根或两根以上支管时支管与主管及支管与其它支管间的组合相贯线。
四、性能参数

五、机械性能及定位精度

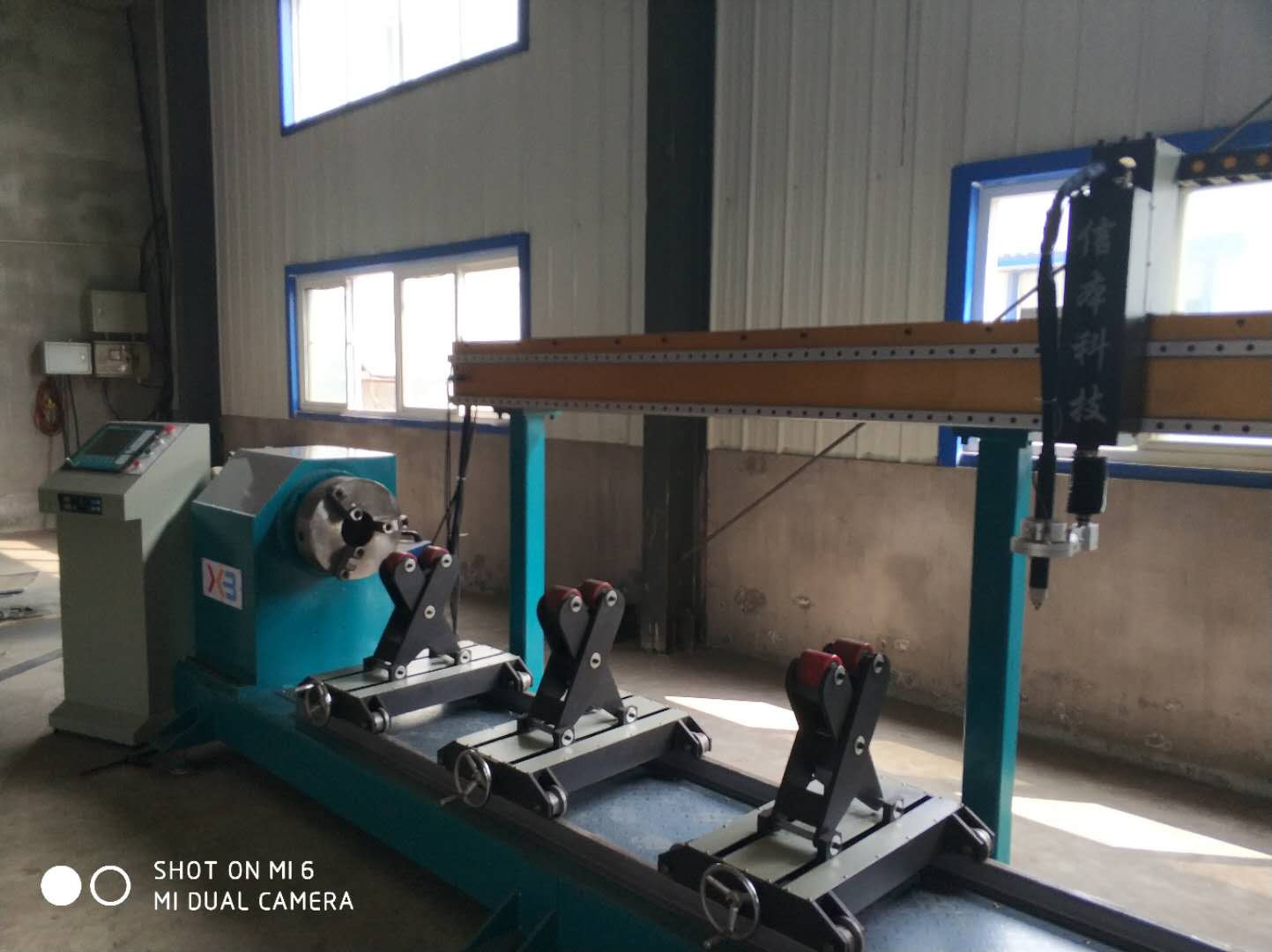

XBXG32C系列数控圆管相贯线切割机整机定位精度、重复定位精度达到国家标准，切割质量达到JB/T0045.4-1999标准。
各运动部件在工作过程中运行平稳，无明显振动（跳动）现象。
1.   工件旋转驱动
驱动系统                        精密齿轮箱、齿轮副传动
旋转转速                        0.01-10r/min
伺服电机                        松下电机
定位精度                        ±0.4mm
2.   割炬沿工件轴向移动
驱动系统                        导轨、齿轮、齿条传动
割炬轨道长度                    6000mm
移动速度                        6000mm/min
伺服电机                        松下电机
定位精度                        ±0.2mm
3.   切割头主轴上下移动轴
驱动系统                        精密齿轮箱,滚珠丝杆传动
切割头上下行程                  200mm
直流电机
定位精度                        ±0.2mm
六、数控系统配置
1.  显示器：10.4寸800X600高分辨 1600万色彩色高亮度液晶屏
2.   内存：64M SDRAM
3.   主频：400MHZ系统主频
4.   键盘：PCB贴膜键盘
5.   全钢结构完全屏蔽，真正能够防电磁辐射、抗干扰、防静电
6.   控制轴数：2轴联动
7.   控制精度：±0.001mm
8.   最大程序数：8万行
七、售后服务保证：
1.   对售出设备实行两年保修，终身有偿维修服务。
2.   在设备安装调试一年保修期内，供方对设备出现的各类非人为造成的故障及时免费提供维修服务，对非人为造成的各类零件损坏及时免费更换。设备保修期外发生的故障实行适当收费修理。设备故障本公司12小时内答复，力保2个工作日内排除故障。管子质量会直接影响到工件切割质量，用户应使用符合国家标准的钢管来切割制作工件。
3.   数控系统配置符合控制系统的标准功能和可供日后扩充切割需要的选择功能；本机机械采用组合式、可更换式及标准化结构，通过电脑软、硬件升级和机械装置的维修、更换等方式使本设备能长期保持精度和正常工作。
